Moottorivaunut 331-375 (4-aks)

HKL: Moottorivaunut 331 – 375 (1955 – 56) / HKL Motor trams 331 – 375 (1955 – 56)

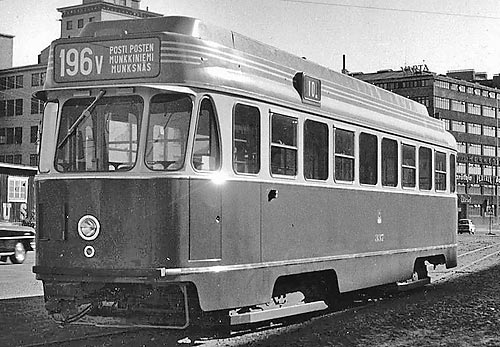

HKL 337 vuonna / year 1955
Kuva / Photo © kokoelma / collection Jorma Rauhala

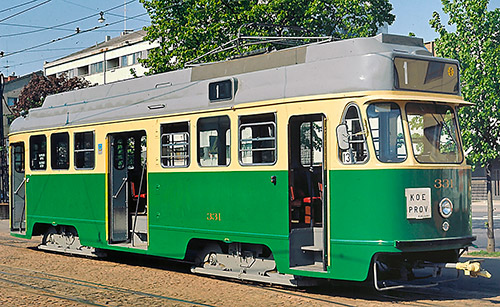

HKL 331 Vallila 1.6.1973
peruskorjauksen jälkeen / after a big renovation



HKL 331 – 375
Tyyppi / Type (Valm) RM 1
Valmistaja / Builder: Valm / Tamp / Str
Valmistettu /
Year of construction
331 – 355: 1955
356 – 358: 1956
359,  360: 1955
361 – 375: 1956
Linjaliikenteessä / In revenue service vuoteen / until 1987
Leveys / Width 2,3 m
Pituus / Length
-puskimineen /
-over buffers
13,5 m
14,25 m
Korkeus / Height 3,6 m
Pyörästön pituus / Wheelbase 1,8 m + 6,4  m
Akselijärjestys /
Wheel arrangement
Bo´Bo´
Pyörän halkaisija /
Wheel diameter
680 mm
Moottorit /
Traction motors
4x  Strömberg GHAU-67E 300V/50 kW/1640 r./min.
Ajokytkin / Controller 331 – 345: Metropolitan Vickers29.MC.2.
346 – 375 Strömberg ONBEM-2
Jarrut / Brakes: Käsijarru / Handbrake
Ilmajarru / Airbrake
Sähköjarru / Electric brake
Kiskojarru / Emergency
Omapaino /
Unloaden weight
-nimelliskuormassa /
-with nominal load
-maksimikuormassa /
-with maximum load
20 t (metric ton)

27,5 t

31,3 t

Istumapaikkoja /
Seating capacity
29
Seisomapaikkoja / Standing capacity 69 (max. 119)
Kytkin / Coupler Compact (alun perin multippeliajomahdollisuus)
Käytetty perävaunu / Trailer used: HKL 501 – 530 (4-aks / 4-axle).
Vaunukohtaisia tietoja / Data on vehicles
Vaunut 361 ja 373 olivat yhdysvaltalaisen taiteilija Dale Eldredin maalaamina liikkuvina ympäristötaide-esineinä kesän 1982 ajan.
Numero
Number
331
332
333
334
335
336
337

338
339

340
341
342
343
344
345
346
347
348
349
350
351
352 (I)
352 (II)

353
354
355
356 (I)
356 (II)
357
358
359
360
361
362

363
364
365
366
367
368
369

370 (I)
370 (II)
371
372
373 (I)
373 (II)
374
375

Vastaanotettu /
Received
23.08.1955
11.08.1955
16.08,1955
11.08.1955
17.08.1955
13.08.1955
17.08.1955

31.08.1955
09.09.1955

09.09.1955
23.09.1955
29.11.1955
21.12.1955
29.11.1955
21.12.1955
05.10.1955
16.11.1955
23.09.1955
05.10.1955
21.10.1955
31.10.1955
16.11.1955

13.12.1955
13.12.1955
21.12.1955
20.01.1956

26.01.1956
07.02.1956
21.12.1955
29.12.1955
16.01.1956
20.01.1956

17.02.1956
26.01.1956
17.02.1956
07.02.1956
28.03.1956
27.07.1956
01.03.1956

01.03.1956

13.04.1956
01.03.1956
03.05.1956

19.07.1956
13.07.1956

Huom / Note

1986 Museovaunu / Museum tram
1987 Tilausliikennevaunu / Charter tram

1987 Tilausliikennevaunu / Charter tram
        Mainosvaunu / Advertisement car
1988 – ei linjaliikenteessä / not on passenger service
1987 Tilausliikennevaunu / Charter tram
        Ex mainosvaunu / Ex advertisement car
        Entisöity / Restored 2002 – 04

1986 Hinausvaunu / Shunter

1984 Hinausvaunu / Shunter

1987 Numeromuutos / Number change
Ex 356 (I) 1987 Tilausliikennevaunu / Charter tram
1995 Näyttelyvaunu / Exhibition tram

1987 Numeromuutos / Number change
Ex 352 (I)

1987 Koulutusvaunu,käytetään varaosiksi /
training car, will be used for spare parts

1985-86 Huolto- ja työvaunu / Maintenance-work car

1984 Numeromuutos / Number change
Ex 373 (I)

1984 Numeromuutos / Number change
Ex 370 (I)

Uusi numero /
New number

H-2

H-1

356 (II)

352 (II)

373 (II)

370 (II)

Poistettu /
Withdrawn

10/2009
1979
1986
1987
1986

11/2007
1991

1984
23.05.2000
1987
1985

1979
1987
1987
1986
1981
1982
1985

12.2007
1986
1984
1985

1987
1983
1986
1986
1987
1987
5.2008

1986
1985
1987
1985
1987
1986
1987

1984
1987
1984

1985
1986
1981

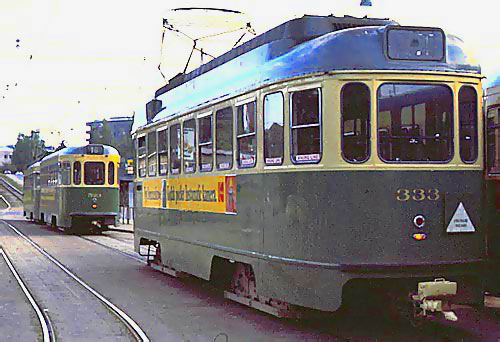

Vaunussa 333 oli kuljettajaopetusvarustelu. Takana oli sarjansa ainoana peltikilpikotelo. Kuva Jorma Rauhala, Ruskeasuo 28.5.1973.

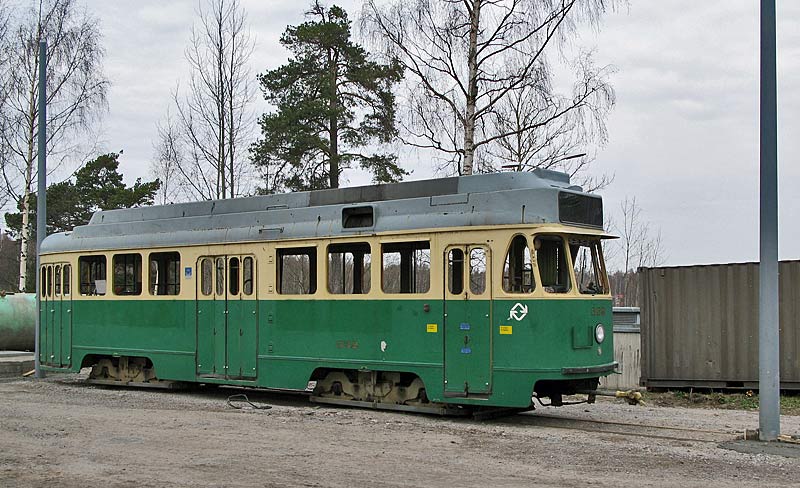

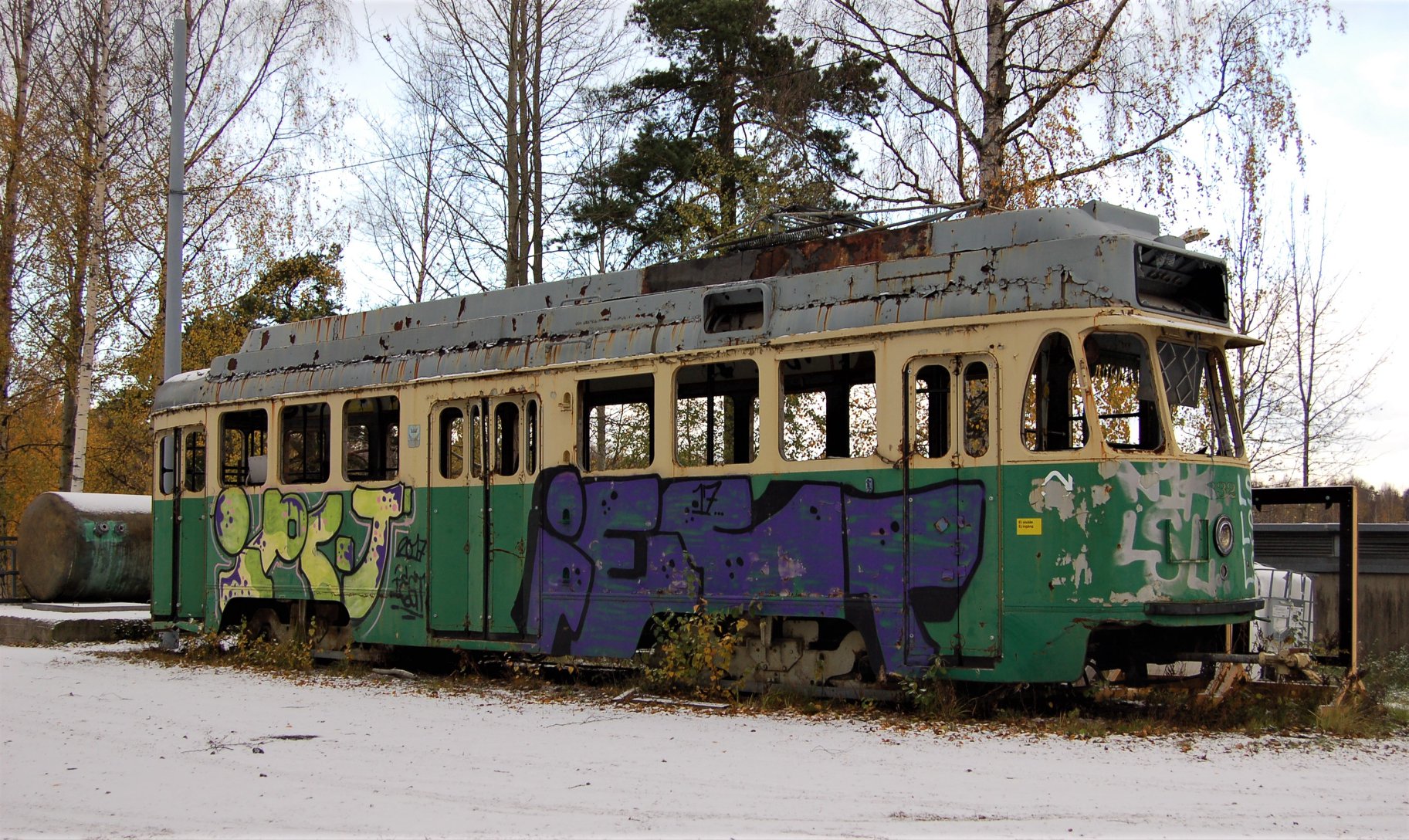

27.4.2010: Vaunu / car 332 Helsingin Pelastuslaitoksen Roihupellon harjoitusalueelle.To Helsinki City Rescue Department; Roihupelto exercise area.
Olemassa olevat vaunut / Existing cars:
331 Museovaunu / Museum tram,
332 Tilausliikennevaunu / Charter tram,
339 Tilausliikennevaunu / Charter tram
H-1 (ex 344) Hinausvaunu / Shunter
Kuvia / Photos:

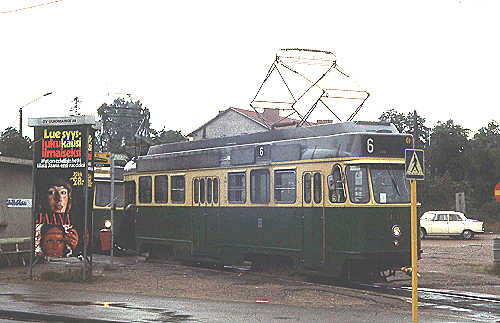

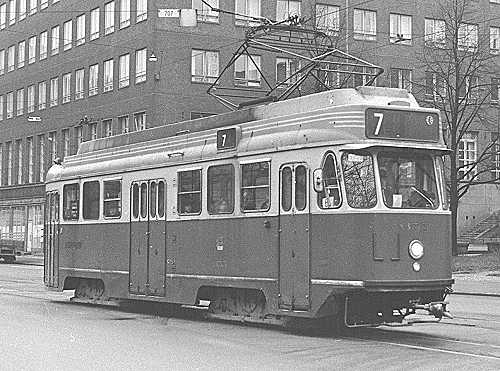

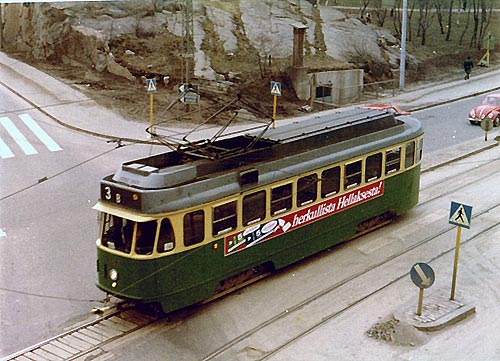

HKL 355 1970-luvulla / in 1970´s. HKL 339. Kuva/Photo © Anders Rehnström.  HKL 341 17.4.1973

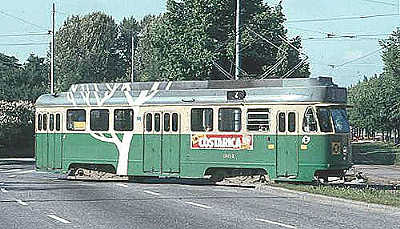

HKL 361 Kuva / Photo © J.Rauhala.

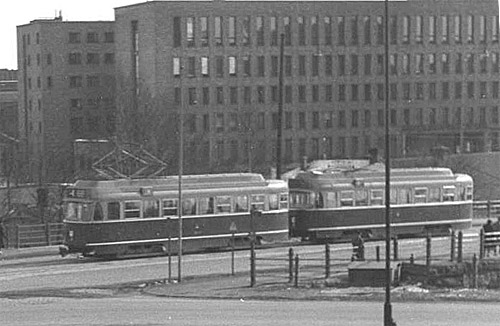

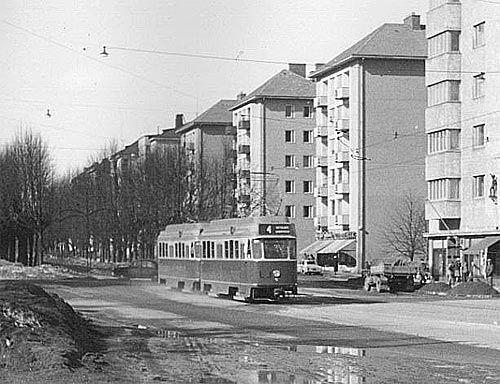

Vaunut multippeliajossa Munkkiniemessä / Multiple drive at Munkkineiemi ( route 4)
Vaunut multippeliajossa Mannerheimintiellä / Multiple drive at Mannerheimintie ( route 4)
Multippelikuvat / Multiple -photos 1956 © Ilmo Ikonen

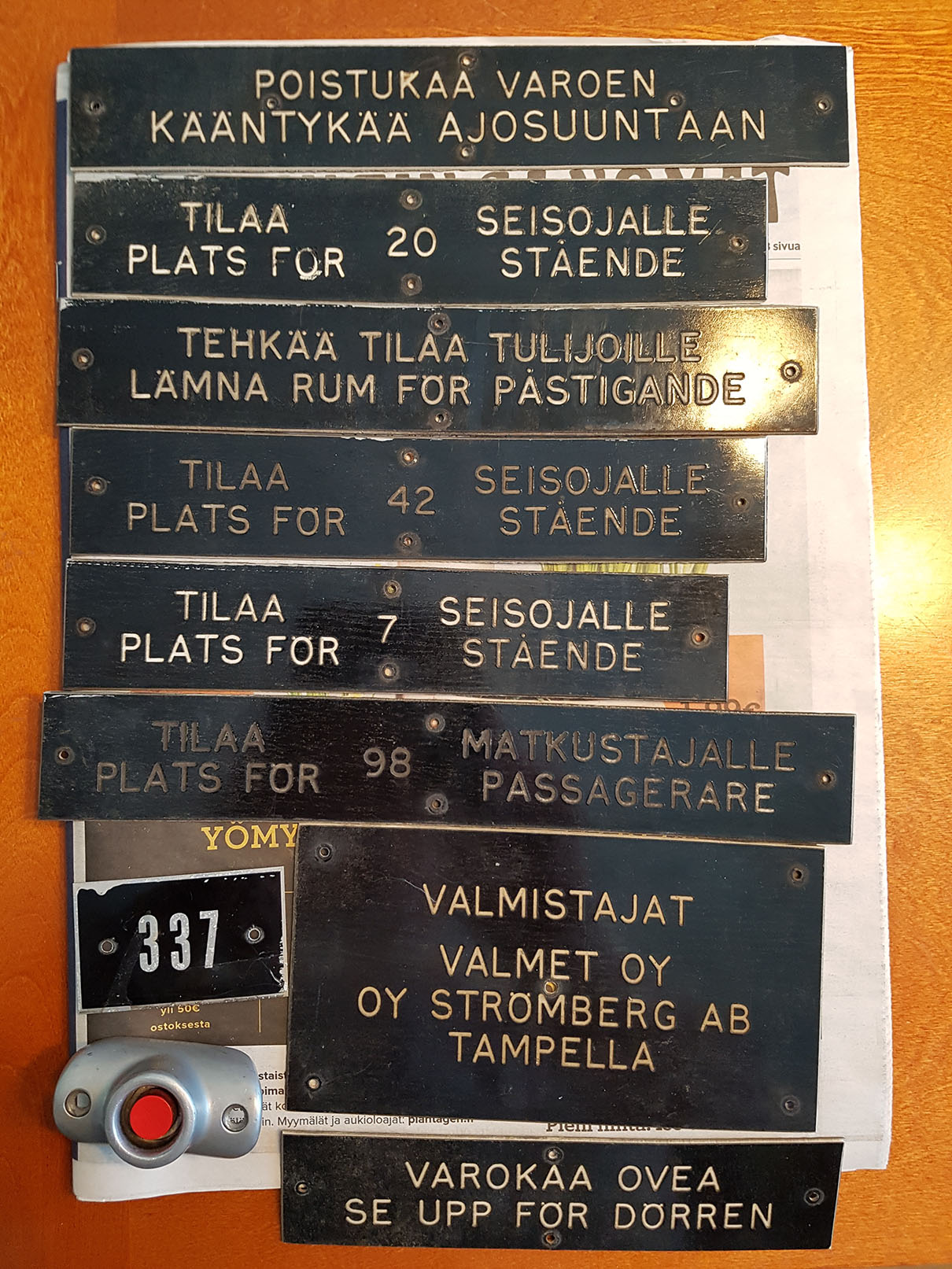

Ohjekilpiä vaunusta 337.

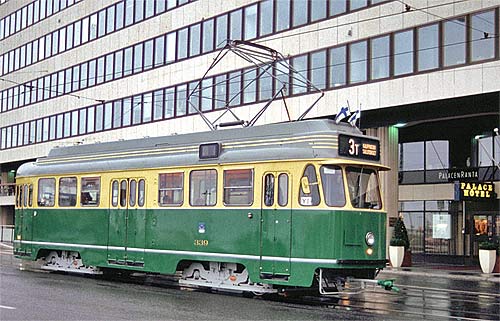

HKL 339 Entisöity / Restored
Kuva / Photo © 2004 Jorma Rauhala
