Matalalattiaiset nivelvaunut 1–20 (8-aks)

Tampereen Raitiotie Oy: Moottorivaunut (1–20)

Viimeksi päivitetty: 21.12.2021 : 18.15

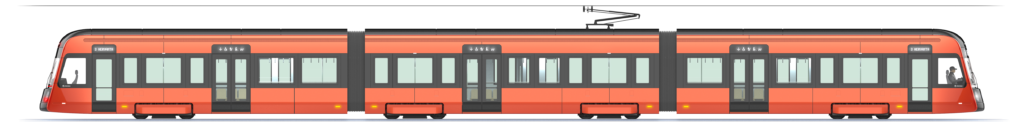

Piirros © Tampereen Raitiotie Oy

Tampereen Raitiotie Oy 1–20 (Škoda ForCity Smart Artic X34)

Tampereen Raitiotie Oy (TRO) tilasi 19 Škoda ForCity Smart Artic X34 -vaunua sekä yhden vaunun varaosiksi. Tämä kahdeskymmenes vaunu päätettiin myöhemmin kuitenkin rakentaa valmiiksi jo toimitusvaiheessa.

ValmistajaŠkoda Transtech
Valmistajan tyyppiŠkoda ForCity Smart Artic X34
Valmistettu2020–2021
Leveys2 650 mm
Pituus37 300 mm
Korkeus3 600 mm
Akseliväli
Pyörästön pituus 1 800 mm
Akselijärjestys Bo´Bo´Bo´Bo´
Pyörän halkaisija (uusi/kulunut) Ø 640 / 580 mm
Telikäytöt4 yksikköä / units
Moottorit560 kW (8 x 70 kW)
AlennusvaihdeWikov
Vetäviä akseleita8
Jarrut
Sallittu akselipaino10 t
Vaunun akselipaino 7 t
Omapaino 56,8 t
Maksimipaino
Istumapaikkoja 104
– kiinteät 64
– kääntöistuimet 40
Vapaa lattiatila 50,1 m2
Seisomapaikkoja
– 4 hlö/m2 264
– 5 hlö/m2 314
– 6 hlö/m2 364
Lattiakorkeus 420,0 mm
– telialueella 500,0 mm
Käytävän leveys
Pienin kaarresäde25 m
Pienin pystykaarre250 m

Toimitusaikataulu

Prototyyppi: 23.5.2020
Sarjatuotanto: syksy 2020–kevät 2021

Vaunukohtaisia tietoja

Vaunuissa käytetään kaksinumeroisia kylkinumeroita, vaunuissa 1–9 on siis numerot 01–09. Tässä listassa etunolla on jätetty pois.

NroNimiToimitettuKoeajossaMuuta
1Lyyli23.5.2020, 21.10.2021Koeajot varikolla alkaen 22.6.2020, katuverkolla 2.7.2020 klo 3.26.Vaunu toimitettiin varusteltavaksi takaisin Otanmäen tehtaalle, lastaus Tampereella 26.11.2020, lähtö seuraavana yönä.
Takaisin Tampereelle 21.10.2021.
2Valma12.9.2020Koeajo katuverkolla 8.10.2020.
3Saaga17.10.2020Koeajo katuverkolla 16.11.2020Mainosvaunu
4Lempi24.11.2020Koeajo katuverkolla 8.12.2020 (havainto)Mainosvaunu
5Iisakki19.12.2020Koeajo katuverkolla 11.1.2021 (havainto)Mainosvaunu
6Visa22.1.2021 (22.1. ja 23.1. välinen yö)Koeajo katuverkolla 10.2.2021 (havainto)Mainosvaunu
7Helinä20.2.2021Koeajo katuverkolla 5.3.2021 (havainto)
8Atro4.3.2021Koeajo katuverkolla 24.3.2021 (havainto)
9Aava25.3.2021Koeajo katuverkolla 13.4.2021 (havainto)
10Tellervo13.4.2021
11Tuure28.4.2021Koeajo katuverkolla 3.5.2021 (havainto)
12Kukka13.5.2021
13Ritva27.5.2021
14Ensio9.6.2021
15Urho17.6.2021
16Päiviö30.6.2021
17Aliisa14.7.2021
18Olga23.7.2021
19Veera4.8.2021
20Hilla16.9.2021Linjalla 23.9.2021

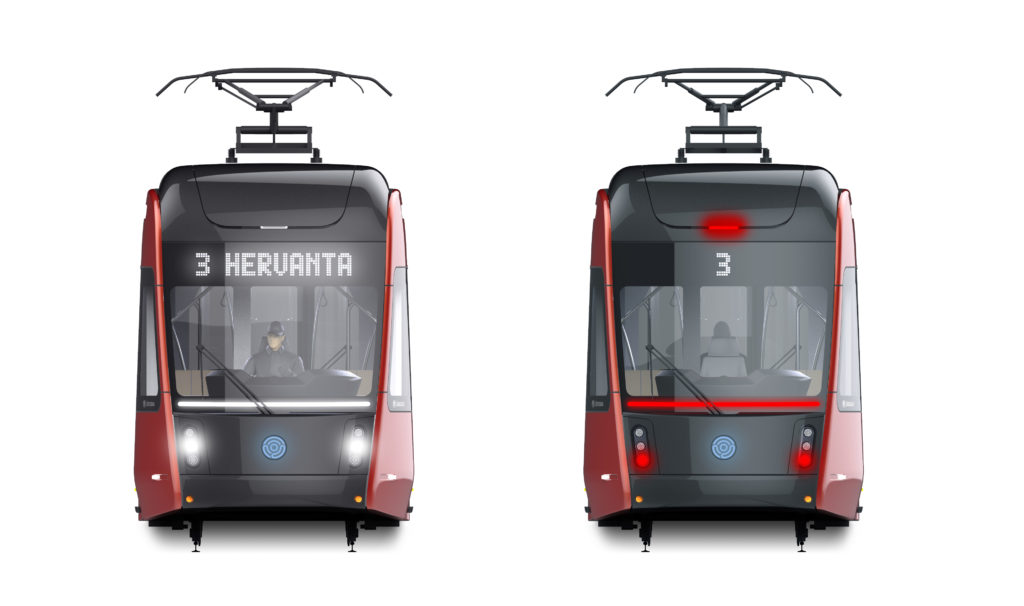

Havainnekuva © Tampereen Raitiotie Oy

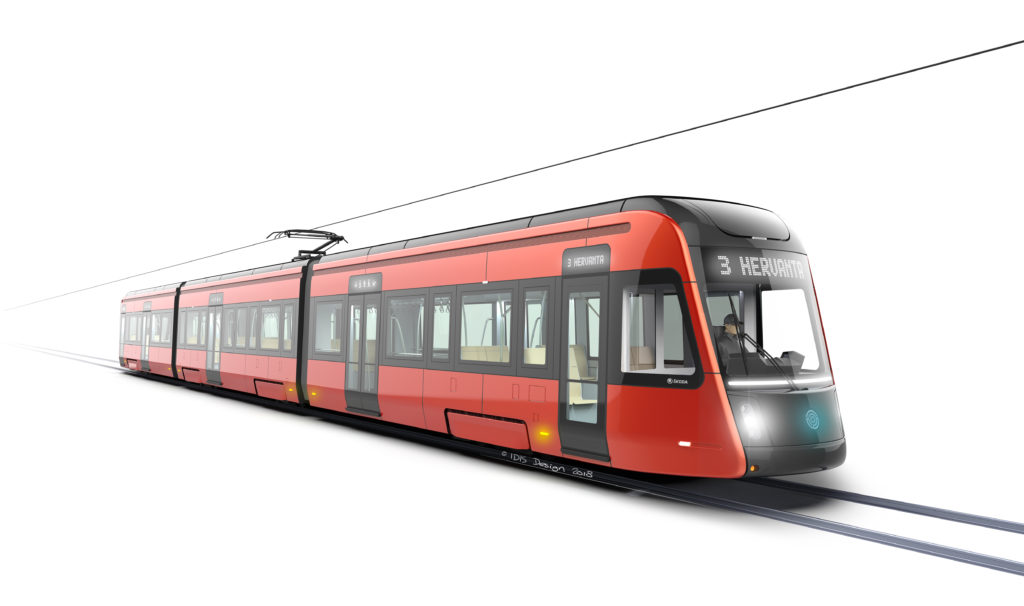

Havainnekuva © Tampereen Raitiotie Oy

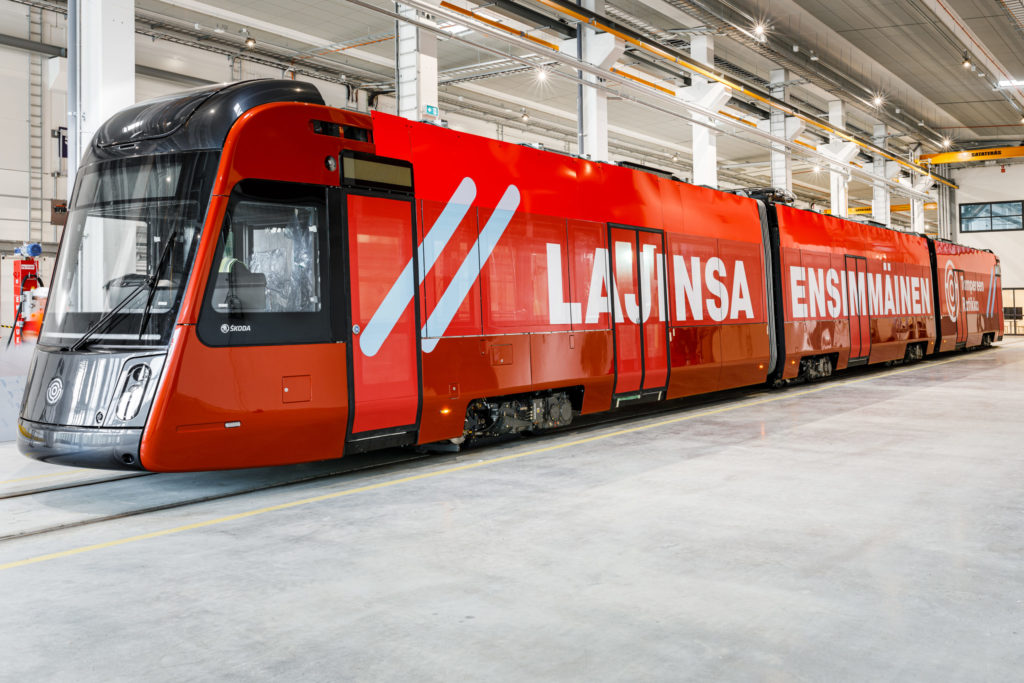

Lajinsa ensimmäinen Hervannan varikolla 8.6.2020 © Pasi Tiitola / Tampereen Raitiotie Oy

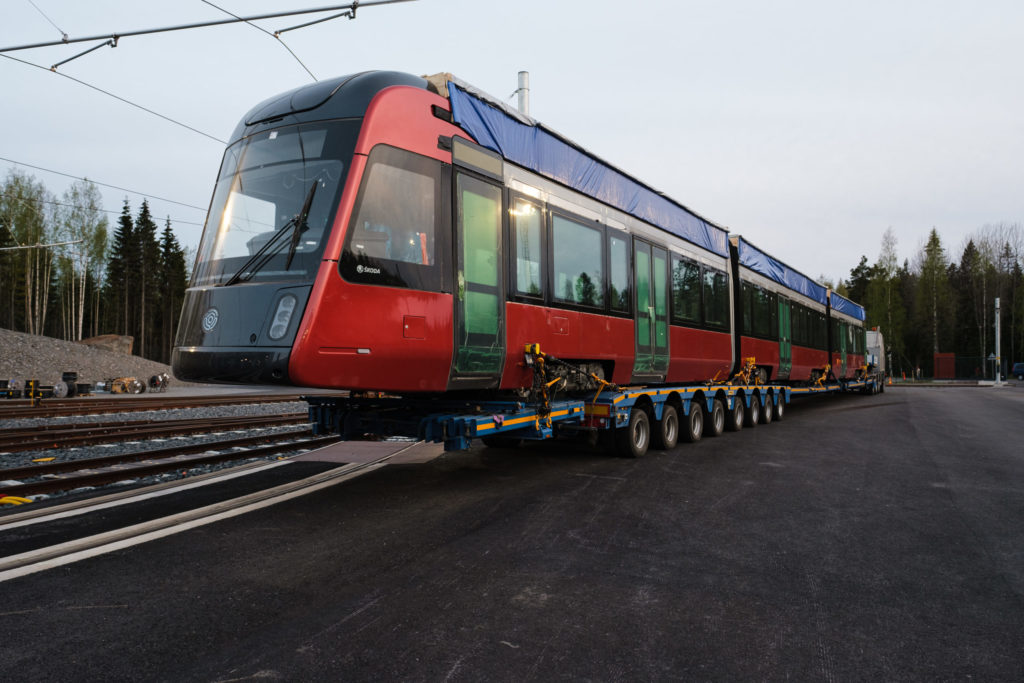

Protovaunu saapuu Hervannan varikolle 23.5.2020 © Pasi Tiitola / Tampereen Raitiotie Oy

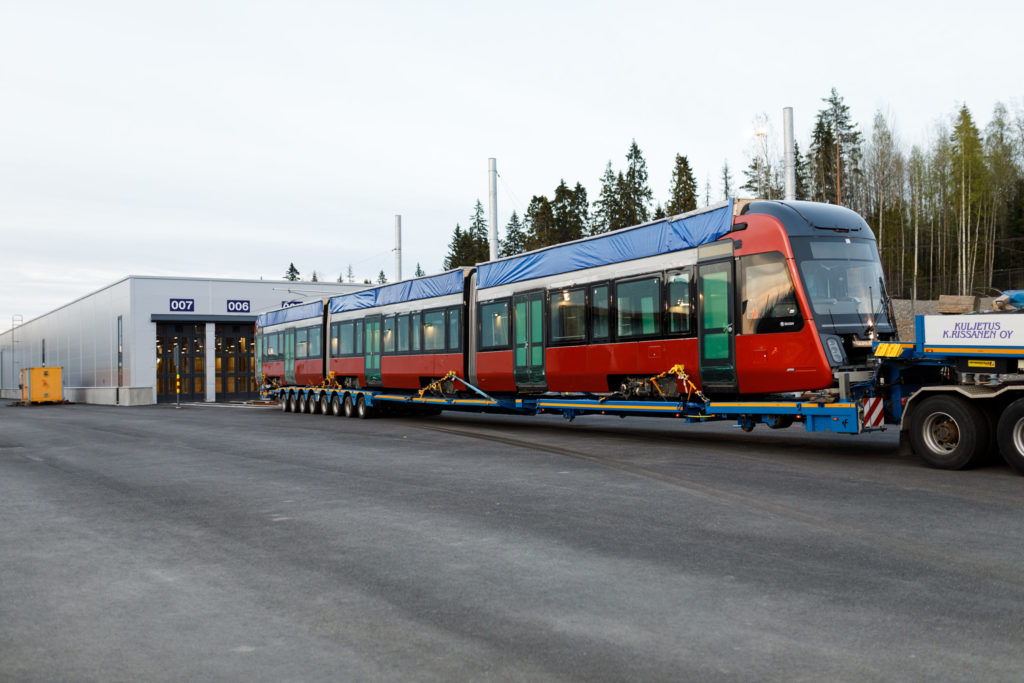

Protovaunu saapuu Hervannan varikolle 23.5.2020 © Pasi Tiitola / Tampereen Raitiotie Oy
Lajinsa ensimmäinen Hervannan varikolla 26.6.2020. © Jorma Rauhala
