Harjavaunut

HKL: harjavaunut / snow sweepers 2120-2124,2126
ex HKL H-20 – H-24, H-26

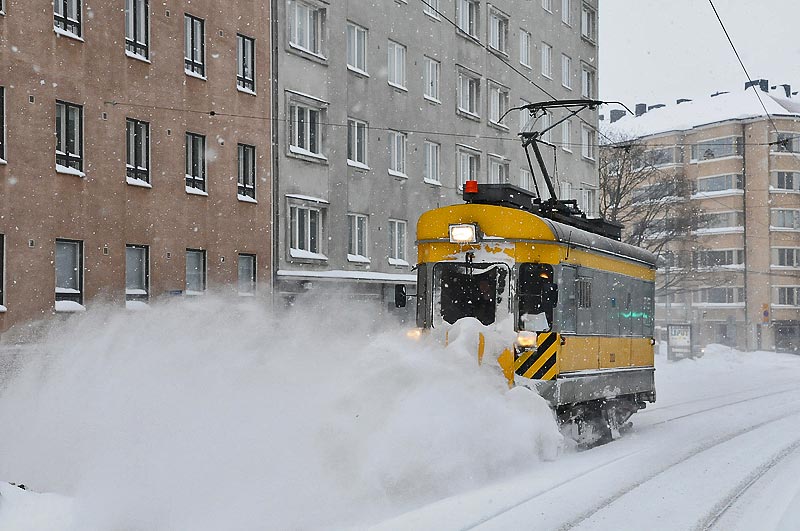

HKL 2122 19.12.2010. Kuva / Photo © Jukka Tölkkö

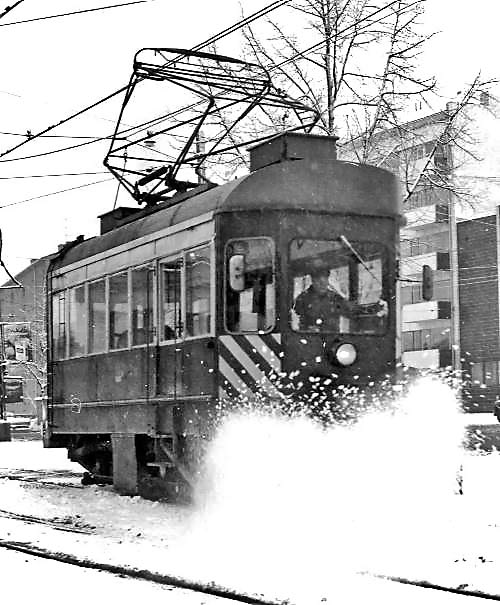

Kuva / Photo vuonna / year 1968 © Unto Laitila (H-26?)
Yleistä harjavaunuista:

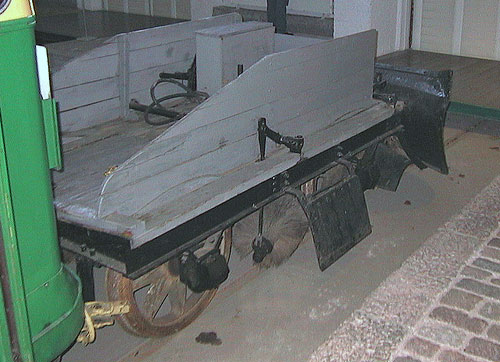

1960-luvun alussa ryhdyttiin suunnittelemaan erityisten harjavaunujen valmistamista, kun vanhat laatikkoaurat alkoivat tuntua epäkäytännöllisiltä. Lisäksi laatikkoaura vaati henkilön aurauskulmia ja auran korkeutta säätämään, ja sellainen oli talvella kovin kylmää puuhaa – työ kun tapahtui auran päällä istuen.
Ratkaisuna kaikkiaan kuusi ASEA:n moottorivaunua vuosilta 1928-29 muutettiin harjavaunuiksi. Vaunuista poistettiin sekä etu- että takasilta, joten ne lyhenivät huomattavasti. Etupäähän asennettiin ketjuvetoinen, nostettava ja laskettava pyöröharja, joka oli viistosti oikealle. Harja pyöritti vaunun sisälle asennettu sähkömoottori. Takapäähän palautettiin kontrolleri, ilmajarru ja käsijarru. Nykyään kummassakin päässä on katolla oranssi varoitusvilkku ja vaunu sisällä istumatilaa pitkittäissuunnassa vaunusta riippuen 0-4 henkilölle.
Aluksi vaunut olivat keltavihreitä ja sivuikkunat läpinäkyviä. (Kuva vasemmalla)Päätykulmiin tuli melko pian punakeltaiset varoitusraidat.  Ennen pitkään vaunut maalattiin kokoharmaiksi kulmiin tehdyin varoitusraidoin. Seuraavaksi osa sivuikkunoista peitettiin harmaaksi maalatuilla peltilevyillä.
Punakeltaiset raidat vaihdettiin 1980-luvulla keltamustiin ja 1990-luvulla keltaväriä on asteittain lisätty myös kylkiin havaittavuuden parantamiseksi.
Ensimmäiseksi muutetussa vaunussa H-20 (2120) harja oli vaunun edessä, muissa keulan alla. H-20:n harjausteho oli harjan sijoituksesta johtuen huonompi kuin muiden. Niinpä esim. 1970-luvulla vaunu oli lähinnä varavaununa. Myöhemmin harjan sijoitus muutettiin muita vastaavaksi
Alkujaan ensimmäisessä vanussa ajovalo oli sijoitettu kattokaareen,. mutta se siirrettiin melko pian tavanomaiseen paikkaansa ikkunan alle kuten muissakin vaunuissa tuli olemaan. 1980-luvulla vaunujen ajovaloiksi vaihdettiin Nr II -nivelvaunusarjan valot. 1990 -luvun alussa vaunussa 2123 kokeiltiin lisävalonheittimenä koriin upotettua kattovaloa. Sittemmin kaikkiin vaunuihin on pinta-asennettu erillinen kattovalonheittäjä.
Vaunu 2122 sai ensimmäisenä hydraulimuutoksen yhteydessä etumaskiinsa kolmivalot hiukan junamalliin (kaksi rinnakkain ja yksi yläosassa keskellä).
Vaunuihin on saatu alustoja ja ajomoottoreita viimeksi romutetuista hinausvaunuista H-16 ja H-18 sekä myydystä vaunusta H-6.
1980-luvulla vaunujen takapäähän on asennettu erilaisia suolanjakosäiliöitä (sirottavia, heittäviä, pudottavia). 2122 takaa, suolanlevitin.

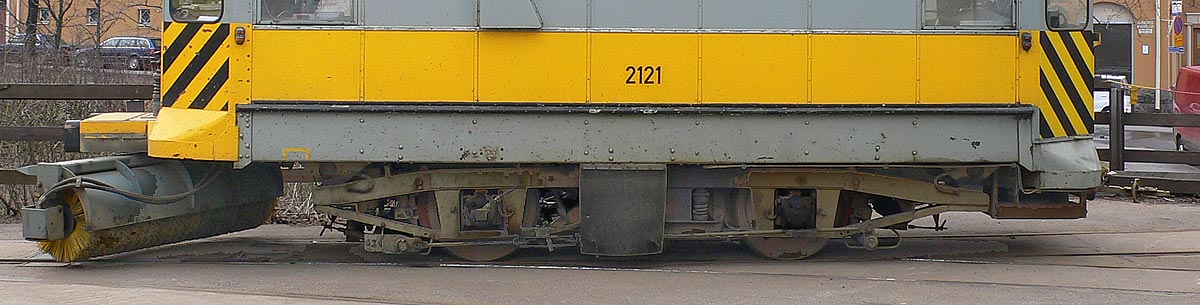

Harjojen ketjuvetoisuus osoittautui herkäksi vikaantumaan. 1990-luvun alkupuolella kolmeen harjavaunuun rakennettiin hydraulinen harjajärjestelmä. Samalla pyörien väliin saatiin sivusuunnan harjat. Tässä yhteydessä vaunuihin lisättiin myös suolavesisäiliöt.
HKL:n Vallilan korjaamo rakensi ensimmäisen hydraulivaunun (2120), kaksi muuta (2121 ja 2122) tehtiin Mankisen Konepaja Ky:ssä Riihimäellä. Hydraulivaunuissa harjojen suuntaa ja pyörimisnopeutta voidaan vaivatta säätää. Muita muutoksia on mm. ilmajarrun toiminnan siirtäminen käsikahvasta jalkapolkimelle.
Vuonna 1996 vaunun 2124 toinen ajomoottori kärähti. Koska Strömberg GHAT-78 -moottorit eivät enää olleet hyllytavaraa, vaunu romutettiin. Tarpeelliset osat päätyivät muiden vaunujen varaosiksi.
Vuonna 1997 tapahtui viimeisin muutos kun vaunuihin alettiin asentaa Siemensin yksipolvivirroittimia.
Tämän jälkeen on vielä vaunu 2123 muutettu hydraulivaunuksi vuonna 2000. Ja HKL:n vuonna 1994 rakentaman hydraulivaunun 2120 hydraulipuolen on Mankisen Konepaja Ky uusinut tehokkaammaksi vuonna 2002.
Hydraulivaunuissa 2120, 2122 ja 2123 ei ole kompressoria.  Vaunujen jarrut ovat myös hydraulitoimiset. Vaunussa 2121 on kompressori ja ilmajarru.
Mainitut vaunujen takaosassa olleet suolanjakosäiliöt on poistettu loppuvuodesta 2004. Niiden käytössä oli ongelmia ja suolanlevitys kiskoille on siirretty kumipyörille.
Kolmivalot olivat 12.2005 vaunuissa 2120, 2122 ja 2123. Viimeistä ketjuvetoista vaunua, 2126, ei kertoman mukaan (12.2005) ole vuosiin käytetty. (Tiedot 04.2006)

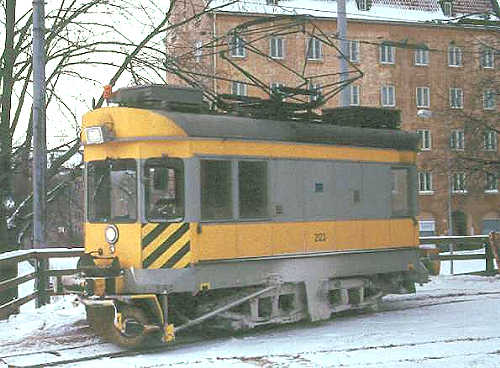

HKL 2123, 1990-luku / in 1990´s ja HKL 2120, vuonna / year 2006

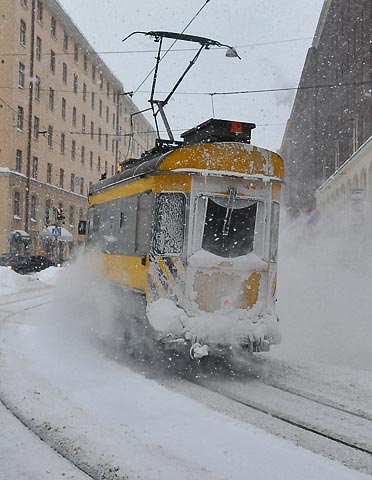

HKL 2122 kuva / photo © Jukka Tölkkö 19.12.2010
HKL 2120-2124, 2126
Muutostyö / Converted 1962-1968: HKL
Muutostyö / Converted
hydraulinen / hydraulic
1994…2000:
HKL (2120), Mankisen Konepaja Ky / myöh. Konepaja Mankinen Oy (2121-2123)
Muutostyö 2 / Converted 2 2002: Konepaja Mankinen Oy (2120)
Leveys / Width
Pituus / Length 7600 mm
Korkeus / Height
Pyörästön pituus / Wheelbase 2200 mm
Akselijärjestys / Wheel arrangement Bo
Pyörän halkaisija / Wheel diameter 815 mm
Jarrut / Brakes Sähköjarru / Electric brake
Ilmajarru / Air brake (myöhemmin vain / later only 2121, 2124, 2126)
Hydraulijarru / Hydraulic brake (myöhemmin / later) 2120, 2122, 2123
Mekaaninen jarru / Mechanical brake
Moottorit / Traction motors 2x Strömberg GHAT-78, 2x 55 kW
Tyhjäpaino / Weight empty
Tyopaino / Weight in working order
12 – 13 t.
Alusta Suomen Autoteollisuus (SAT), ajokytkin ja ajomoottorit Strömberg, (Alunperin ASEA)
Trucks from SAT, controllers and motors from Strömberg. (Originally ASEA)
Vaunut ovat kaksisuuntavaunuja / Bidirectional cars. Takaohjaamo on vain peruuttamista varten. / Rear cab only for reversing.
Albert -kytkimet Albert couplers
Kuvasto / Photo album 2010, 2012; vaunut tositöissä / the cars at “hard labor”

H-20 vuonna / year 1962.
Kuva / Photo © kokoelma / collection J.Rauhala

H-20 vuonna / year 1976

H-20 vuonna / year 1970
Kuva / Photo © Mikko Alameri
2120 vuonna / year 1987
Vaunukohtaisia tietoja / Data on vehicles

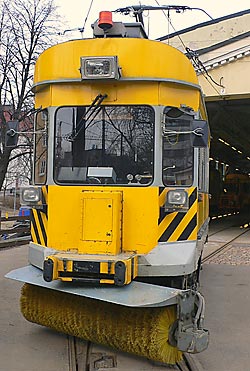

HKL 2120 Vallila 2006.
2120 (1982-)
H-20 (1962-1982)
Harjavaunu / Snow sweeper
Ex HKL 122
Muutos / Convert: 1962. Muutostyö / Converted by: HKL
Muutos / Convert: 1994. Muutostyö / Converted by: HKL
Muutos / Convert: 2002. Muutostyö / Converted by: Mankisen Konepaja Ky (hydrauliikan tehostus)
HKL moottorivaunut / motor trams 121-150
Kuvat / Photos © Jukka Tölkkö 6.12.2010 (Independence Day). Klikkaa kuvaa / Click the photo

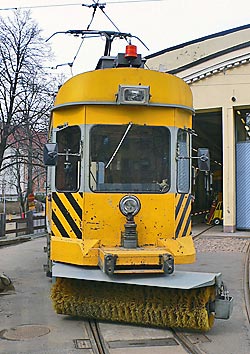

HKL 2121 Vallila 2006.
2121 (1982-)
H-21 (1963-1982)
Harjavaunu / Snow sweeper
Ex HKL 127
Muutos / Convert: 1963. Muutostyö / Converted by: HKL
Muutos / Convert: 1995. Muutostyö / Converted by: Mankisen Konepaja Ky
HKL moottorivaunut / motor trams 121-150
Kuvia / Photos:

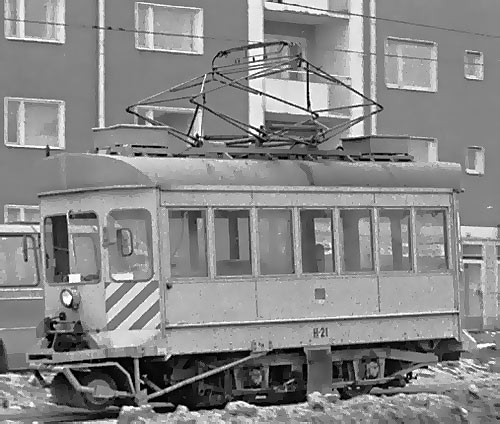

H-21 vuonna / year 1974

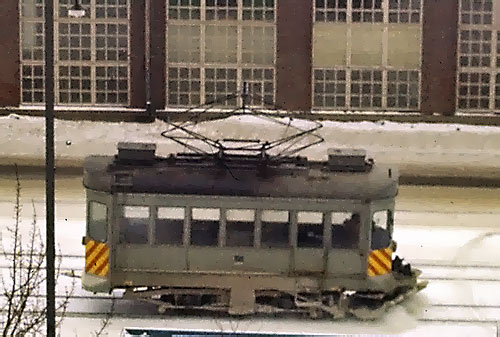

H-21 vuonna / year 1978

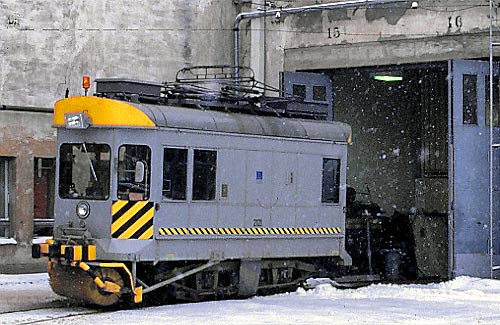

2121 vuonna / year 1987HKL 2121 Vallila 2006.

HKL 2122, Vallila 2005
2122 (1982-)
H-22 (1963-1982)
Harjavaunu / Snow sweeper
Ex HKL 125
Muutos / Convert: 1963. Muutostyö / Converted by: HKL
Muutos / Convert: 1996. Muutostyö / Converted by:
Mankisen Konepaja Ky
HKL moottorivaunut / motor trams 121-150
Kuvia / Photos:

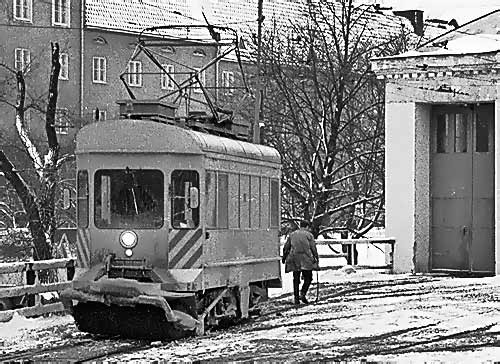

H-22 vuonna / year 1978

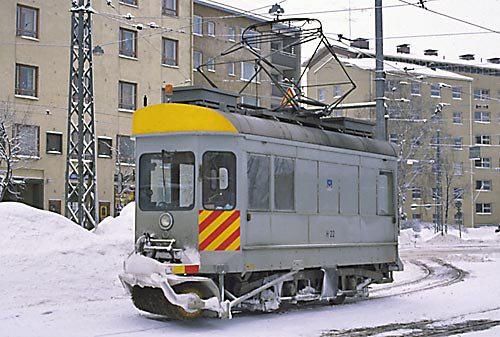

H-22 vuonna / year 1979

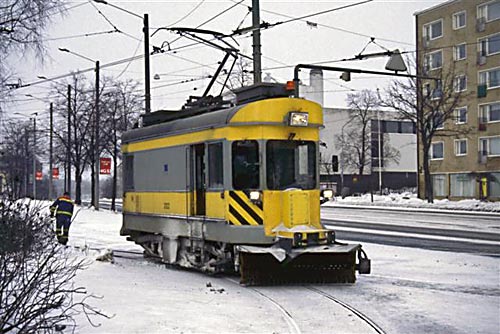

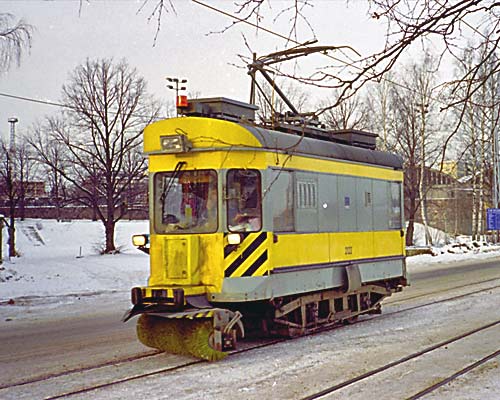

2122 kuva / photo © J. Rauhala

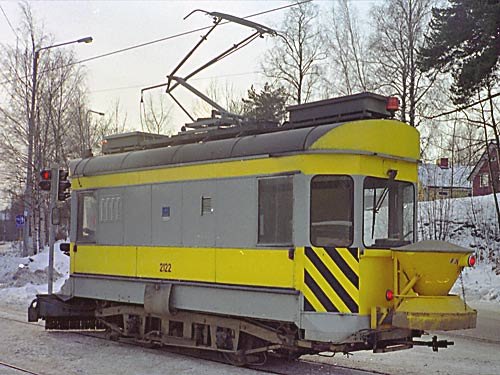

2122 vuonna / year 1998
2122 takaa, suolanlevitin.

Kuva / Photo © Jukka Tölkkö 19.12.2010

HKL 2123, Vallila 2005
2123 (1982-)
H-23 (1963-1982)
Harjavaunu / Snow sweeper
Ex HKL 141
Muutos / Convert: 1963. Muutostyö / Converted by: HKL
Muutos / Convert: 2000. Muutostyö / Converted by:
Mankisen Konepaja Ky
HKL moottorivaunut / motor trams 121-150
Kuvia / Photos:

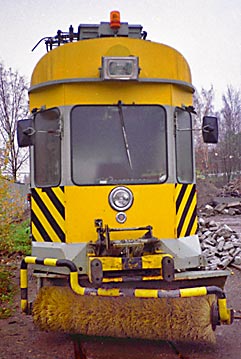

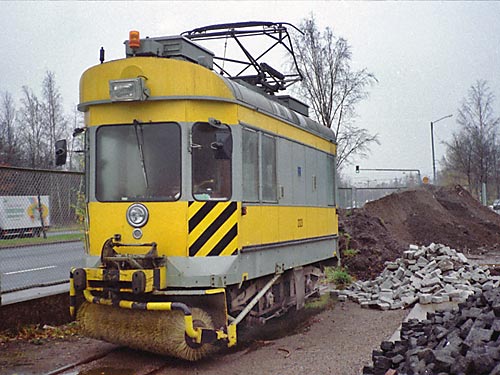

2123 kuva / photo © J. Rauhala
2123 vuonna / year 1998

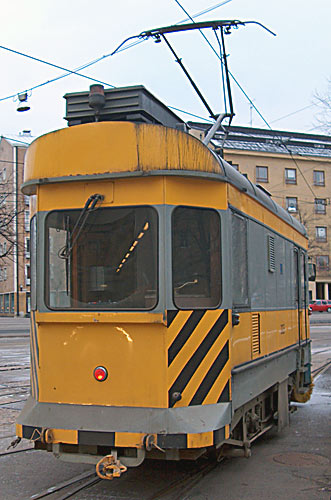

2123 takaa / back 2005

HKL 2124, Pasila 1985
2124 (1982- 1996)
H-24 (1965-1982)
Harjavaunu / Snow sweeper
Ex HKL 121
Muutos / Convert: 1965. Muutostyö / Converted by: HKL
Poistettu / Withdrawn 1996
HKL moottorivaunut / motor trams 121-150
Kuvia / Photos:

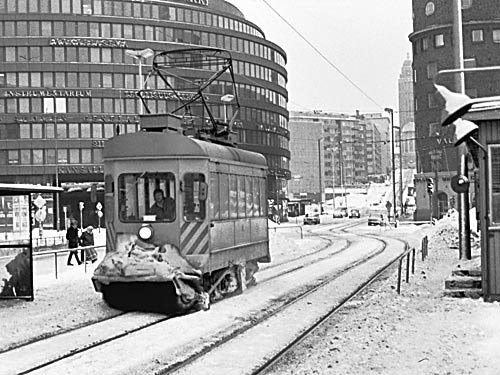

H-24 vuonna / year 1974 Hakaniemi

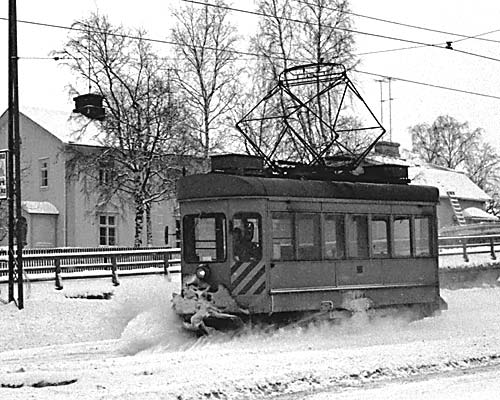

H-24 vuonna / year 1974 Kustaa Vaasan tie

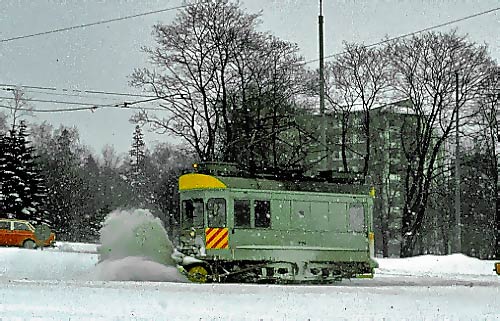

H-24 vuonna / year 1978 Toukola

HKL 2126, Koskela 1998
2126 (1982- 2011)
H-26 (1968-1982)
Harjavaunu / Snow sweeper
Ex HKL 132
Muutos / Convert: 1968. Muutostyö / Converted by: HKL
Romutettu / Scrapped 05.2011. Vaunun lavetti moottoreineen säilytettiin varaosiksi vielä käytössä oleville harjavaunuille.
HKL moottorivaunut / motor trams 121-150
Kuvia / Photos:

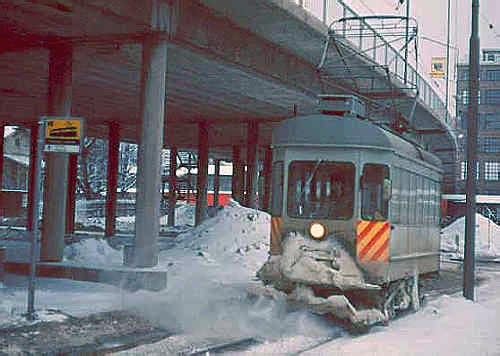

H-26 kuva / photo © J. Rauhala 01.1974

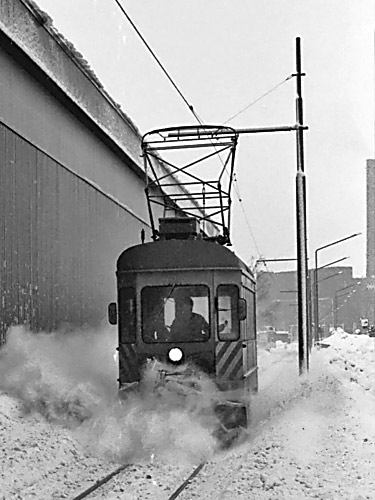

H-26 vuonna/ year 1974

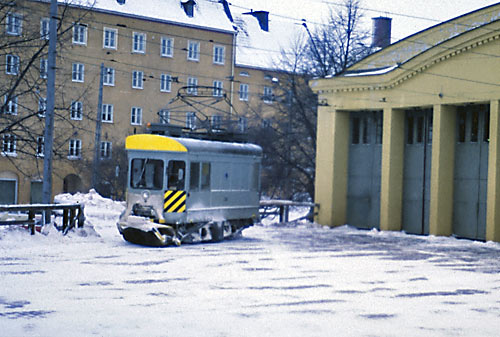

2126 vuonna / year 1984

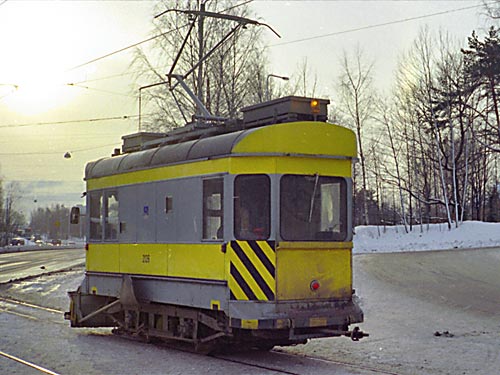

2126 takaa / back vuonna / year 1998

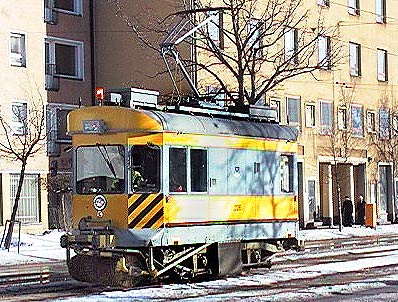

2126 vuonna / year 2002

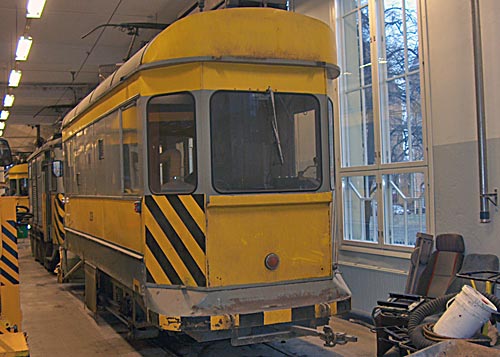

2126 takaa / back vuonna / year 2005
