Moottorivaunut 16-30 (4-aks)

HKL: MOOTTORIVAUNUT 16 – 30 (1959) / HKL MOTOR TRAMS 16 – 30 (1959)


HKL 17 vuonna / year 1959
Kuva / Photo © Kokoelma / Collection Jorma Rauhala

HKL 16 – 30
Tyyppi / Type (Valm) RM 3
Valmistaja / Builder: Valm / Tamp / Str
Valmistettu /
Year of construction
1959
Linjaliikenteessä / In revenue service vuoteen / until 2003
Leveys / Width 2,3 m
Pituus / Length
-puskimineen /
-over buffers
13,5 m
14,25 m
Korkeus / Height 3,6 m
Pyörästön pituus / Wheelbase 1,8 m + 6,4  m
Akselijärjestys /
Wheel arrangement
Bo´Bo´
Pyörän halkaisija /
Wheel diameter
680 mm
Moottorit /
Traction motors
4x Strömberg GHAU-672, 300V/50 kW/1250 r./min.
Jarrut / Brakes: Käsijarru / Handbrake
Ilmajarru / Airbrake
Sähköjarru / Electric brake
Kiskojarru / Emergency
Omapaino /
Unloaden weight
-nimelliskuormassa /
-with nominal load
-maksimikuormassa /
-with maximum load
20 t (metric ton)

26,6 t

29,9 t

Istumapaikkoja / Seating capacity 31 (kuljettajarahastus / one man operation)
Seisomapaikkoja / Standing capacity 57 (kuljettajarahastus / one man operation)
Kytkin / Coupler Compact (alun perin multippeliajomahdollisuus)
Käytetty perävaunu / Trailer used: HKL 501 – 530 (4-aks / 4-axle). Rahastajanaitiot poistettu 1981 – 1986
Vaunukohtaisia tietoja / Data on vehicles
Poistettu / Withdrawn: harmaa / grey = romutettu / scrapped; keltainen / yellow = ei ajokunnossa / not in working order; valkoinen / white = ajokuntoinen / in working order
Numero /
Number
Toimitettu /
Delivered
Huom / Note Poistettu /
Withdrawn
16 19.02.1959 Kuljettajarahastus / One man operation 1979 2003
17 04.03.1959 Kuljettajarahastus / One man operation 1980 1997
18 12.03.1959 Kuljettajarahastus / One man operation 1978 2003
19 20.03.1959 Kuljettajarahastus / One man operation 1981
Yksityisomistuksessa Lahdessa / Privately owned in the city of Lahti.  Romutettu / Scrapped
1993
2006
20 25.03.1959 Kuljettajarahastus / One man operation 1982 2002
21 03.04.1959 Kuljettajarahastus / One man operation 1980 2002
22 10.04.1959 Kuljettajarahastus / One man operation 1982 2003
23 14.04.1959 Kuljettajarahastus / One man operation 1980
Vaunun nykyisin Taipeissä HKL 23 in Taipei, Taiwan
23.05.2000
24 20.04.1959 Kuljettajarahastus / One man operation 1982 1994
25 29.04.1959 Kuljettajarahastus / One man operation 1980 11.2007
26 05.05.1959 Kuljettajarahastus / One man operation 1982 05.09.2000
27 20.05.1959 Kuljettajarahastus / One man operation 1979 2003
28 02.06.1959 Kuljettajarahastus / One man operation 1980 2002
29 xx.06.1959 Kuljettajarahastus / One man operation 1980 1991
30 16.06.1959 Kuljettajarahastus / One man operation 1979
Museovaunu / Museum tram                 2008

Vaunut 20 ja 29 olivat yhdysvaltalaisen taiteilija Dale Eldredin maalaamina liikkuvina ympäristötaide-esineinä kesän 1982 ajan.
Viimeinen liikennöintipäivä / Last day on operation: vaunu / car 30  route 2 15.5.2003
Olemassa olevat vaunut / Existing cars:
19 Yksityisomistuksessa Lahdessa / Privately owned in the city of Lahti.
30 Museovaunu / Museum tram
Kuvia / Photos:

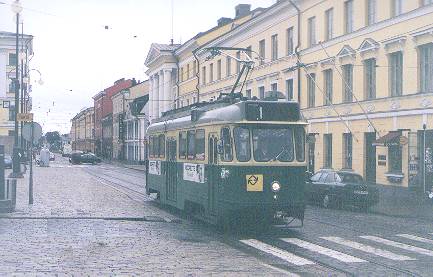

HKL 18  HKL 28  HKL 29 22.4.1973
HKL 29 kuva / Photo © J. Rauhala 1982.
HKL 23 14.03.1995 Kuva / Photo © Jorma Rauhala
HKL 23 ja perävaunu / with trailer. Kuva / Photo © Jorma Rauhala


HKL 22 ja and 16


HKL 16 – 30 kuljettajarahastus / one man operation
