Nivelvaunut 151–154 (6-aks)

6-akseliset nivelmoottorivaunut HKL 151–154 / 6-axle articulated trams HKL 151–154
(2005–2013)


HKL 153 ex MVV 457, vuonna / year 2009

HKL 151–154

”manne” (”lyhyt manne”)
Sarjatunnus / Series MAN
Tyyppi / Type: MAN (GT6 ”Mannheim”)
Valmistaja / Builder: Düwag / BBC
Valmistettu / Year of construction
(Toimitettu / Year of delivery):		 1970
(2005)
Leveys / Width 2,2 m
Pituus / Length 19,095  m
Korkeus / Height 3,185 m /, kattovarustein / equipments on the roof 3,390 m /,
virroitin / pantograph 3,750 m
Pyörästön pituus / Wheelbase 1,8 m + 6,0 m + 6,0 m
Akselijärjestys / Wheel arrangement B´2´B´
Pyörän halkaisija / Wheel diameter 720 mm
Moottorit / Traction motors BBC GBd120e 2x 120 kW
Jarrut / Brakes: -sähköjarru
-jousijarru
-kiskojarru
Tyhjäpaino / Weight empty 21,0 t
Istumapaikkoja / Seating capacity 52
Seisomapaikkoja / Standing capacity 93 (Mannheim 112)
Pakkasraja /
Minimum operation temperature		 -15 oC (Matkustajaliikenne / Passenger traffic)
Lempinimi / Nickname: Manne
Vaunukohtaisia tietoja / Data on vehicles
Ex Mannheimer Versorgungs- und Verkehrs-Aktiengesellschaft, Verkehr AG (MVV-V)
451, 453, 455-457.  Ilmastointi / Airconditioned 1975 (Ei käyttökunnossa / Not in working order 2005).

  HKL 151 /
ex MVV 453		 HKL 152 /
ex MVV 456		 HKL 153 /
ex MVV 457		 HKL 154 /
ex MVV 455		 MVV 451
huom/note
Käyttöön / In use, Mannheim 01.05.1970 1970 1970 1970 1970
Pois käytöstä / Out of use, Mannheim 15.06.2003 06.2003 06.2003 06.2003 03.2005
Helsinkiin / To Helsinki 18.04.2005 27.05.2005 24.06.2005 22.07.2005 16.12.2005
Ensimmäinen ajo / First drive Helsinki 19.04.2005 ? ? 25.07.2005
Ensi kerran linjaliikenteessä / First time scheduled traffic 30.08.2005 22.09.2005 10.10.2005 1.11.2005
Viim. kerran linjaliikenteessä / Last time scheduled traffic 29.06.2012 29.06.2012 20.09.2013 10.10.2013
Poistettu / Withdrawn (151,152 ja 153 viety romutettavaksi / to scrap) 08.07.2013 >10.07.2013 31.10.2013 14.12.2013 * 8.-9.4.2008
Huom./ Note: MVV 451 oli varaosalähde / was used for spare parts.
Ajokytkimen servo-ohjaus 3.2009: HKL 151, 152 ja 153. (Asennettu talvi 2009), 154 (havaittu 5.2009).
154 *= Vaunun matka takaisin Mannheimiin alkoi / Back to Mannheim. Interessengemeinschaft Nahverkehr Rhein-Neckar eingetragener Verein hankki vaunun takaisin.
Vaunun 151 ajoista Helsingissä:

  • Ensimmäisen kerran linjalla 30.8.2005 vuorossa 151 aamuruuhkassa
  • Viimeisen kerran linjalla 29.6.2012 vuorossa 104, joka ajoi KH 14:57 – KH 18:29
  • Ajoi ”urallaan” linjoja:
    • 1, 1A
    • 5 (kesä 2011)
    • 6/8
    • 7A
    • 7B
    • 9
  • jos on ollut muilla linjoilla, niin se on tapahtunut koulutuksessa
 Vaunun 152 ajoista Helsingissä:

  • Ensimmäisen kerran linjalla 22.9.2005 vuorossa 151, aamuruuhkassa
  • Viimeisen kerran linjalla 29.6.2012 vuorossa 101, joka ajoi KH 14:34 – KH 19:26
  • Ajoi ”urallaan” linjoja:
    • 1, 1A
    • 3B/T (vuorossa 23 29.9.2009 yhden kerran)
    • 5 (kesä 2011)
    • 6/8
    • 7A
    • 7B
    • 9
  • jos on ollut muilla linjoilla, niin se on tapahtunut koulutuksessa
Olemassa olevat vaunut / Existing cars: –
Kaikki vaunut olivat vuoteen (kesään) 2012 aktiivikäytössä. Myöhemmin kaksi vaunua oli liikenteessä vielä 2013.   Vaunut hankittiin paikkaamaan vaunupulaa, jonka aiheutti Variotram -vaunujen (HKL 201 – 240) täysimittaisen käyttöönoton jatkuva viivästyminen. Vaunut poistettu vuonna 2013. HKL 151-153 romutettiin ja HKL 154 palautettiin takaisin Mannheimiin paikallisten harrastajien toimesta.
Kuvia / Photos:
HKL 151 / MVV 453. 20.4.2005 Helsinki / Arabianranta (”Mannheim-look”)
Havaintoja: Vaunuja käytetty linjalla 6. Myöhemmin myös linjalla 1A. Ensihavainto linjalla 7B: 29.05.07 (koulutus) Ensihavainto linjalla 7A: 30.05.07 (koulutus). 154 linjalla 10 havaittu 11.11.08. Marraskuussa 2008 linjalla 6/8 (ilmeisesti ollut myös aiemmin). 29.9.2009 vaunu 152 linjalla 3 T/B (ex.B)
HKL 151 – 154 mainosvaunuina / as advertisement trams 2005 – 2013
Mannet Mannheimissa / The trams in Mannheim


HKL 152 Vallila 24.08.2005.

HKL 152, Vallila 7.1.2008. Uudet mainokset / New advertisements.

HKL 153: Vasen / Left  © Juhana Nordlund

HKL 154 linjalla 6 / route 6. Kuva / Photo 18.4.2006
MVV 451 Vallilan hallissa / Vallila depot 19.12.2005

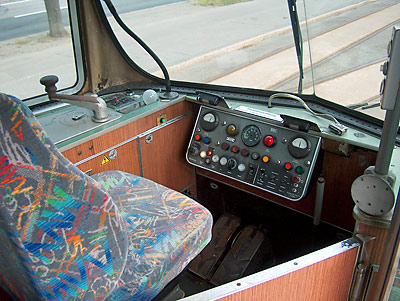

Ylhäällä vasemmalla vaunun 154 ohjaamo Mannheimissa. Oikealla vaunun 151 HKL:n uudistama ohjaamo. Ajokytkimen servo-ohjausta ei ole vielä asennettu. Alakuvassa vaunun 151 servo-kytkin ja taustalla ”mylly”.

Mannet Mannheimissa / The trams in Mannheim
Kuvat / Photos by the courtesy of Ralph Dißinger (klikkaa kuvaa, click the photo)

HKL 151 / MVV 453
HKL 152 / MVV 456
HKL 153 / MVV 457
HKL 154 / MVV 455
MVV 451
